? ?QuikSep 蠕動泵超濾系統是采用衛生級蠕動泵單泵作為循環輸液單元，在泵后、膜包濾過端和回流端分別配壓力傳感器，配合回流端的比例調節閥實現恒定跨膜壓TMP，根據客戶工藝需要可選配在線流量計、UV、電導、pH，在入口儲罐底部安裝稱重天平，通過蠕動泵實現自動補液功能，縮濃終點自動判定；出口端儲罐底部安裝稱重天平，可現實濾過終點自動判定。

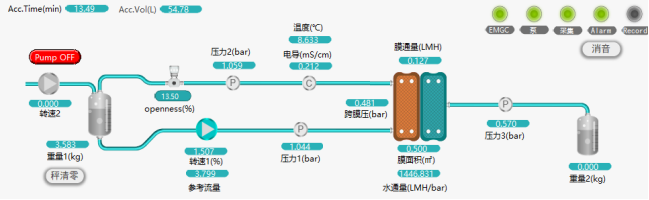

蠕動泵超濾設備流路示意圖：
產品特點
?
??可實現恒定TMP；
??整體衛生設計，軟件設計符合CGMP、FDA要求；
??透過端配超聲波流量計可現實測膜包水通量功能；
??在線采集流量、電導、壓力；
??可設置不同參數的報警值，蜂鳴提示或自動停泵；
??五級權限管理功能；
??審計追蹤及電子簽名功能
??結果分析及數據存儲功能
??可自定義生成PDF報告
??符合USP ClassⅥ的材質，防護等級IP65；
??完善的IQ/OQ文件驗證。
產品功能介紹
1. 通過自動觸摸屏和集成泵、電導、壓力傳感器補液的蠕動泵和稱實現一體化的全自動超濾。既可點擊觸摸屏也可外接鼠標，打開觸摸屏界面QuikSepPure程序，輸入用戶名和密碼進入系統操作界面。
? 系統具有調速模式、恒壓模式、恒TMP模式。通過泵、比例調節閥可以實現恒定跨膜壓，也可以實時監測膜通量。
2. 根據客戶的需要可以在回流端和透過端實時監測pH值、電導率，也可以增加UV檢測器，監測有機物的濃度。
3. 除了可以實現超濾的恒TMP、恒流模式，這款產品最大的亮點是可以通過蠕動泵和集成的稱實現 根據重量進行自動補液，或者濃縮到一定重量自動停止補液。也可以根據需要連接外置的稱，可以實時的監測透過端的重量，也可以根據設置的值自動停止。
4. 一體化的超濾系統，可以在用戶人員交接時進行用戶的切換來維持實驗工藝。符合FDA要求的權限管理，審計追蹤和數據的記錄的功能。對于實驗的過程，所有的參數數據都可以實時的記錄，進行審計追蹤。
5. 實驗的數據可以在歷史數據中進行查看，也可以根據實驗數據生成實驗報告。QuikSep 蠕動泵超濾一體系統，完美實現了小型化、智能化、一體化的功能。是超濾和濃縮的一款很好的工具。
配置清單
序號 | 名稱 | 數量 | 參數 |
1 | 蠕動泵 | 1 | 流量范圍0.8-240mL/min，控制精度0.8mL/min |
2 | 壓力傳感器 | 3 | 量程0-300 psi，0-10 bar，±0.5% |
3 | 觸屏一體機 | 1 | 電阻屏，10.4顯示屏i5處理器4G內存128G硬盤 |
4 | 電導率 | 1 | 0.01mS/cm-999mS/cm，精度±2%，內置溫度傳感器 |
5 | 機架 | 1 | 304不銹鋼材質，防護等級IP54 |
6 | 軟件 | 1 | QuikSep，H&E自主研發 |
7 | 稱重天平 | 2 | 量程10kg，精度0.1g |
8 | 調節閥 | 1 | 開度5-100%；軟管外徑范圍：最大7mm；調節閥行程5mm |
